99在线在线观看精品无码_国产精品无码免费一区二区三区_一本大道无码精品一区二区_亚洲中文字幕丝祙制服在线

新國標(biāo)硅PU球場

中小學(xué)合成材料面層運動場地

新國標(biāo)硅PU球場是指符合《GB 36246-2018,中小學(xué)合成材料面層運動場地》標(biāo)準(zhǔn)的硅PU球場面層；

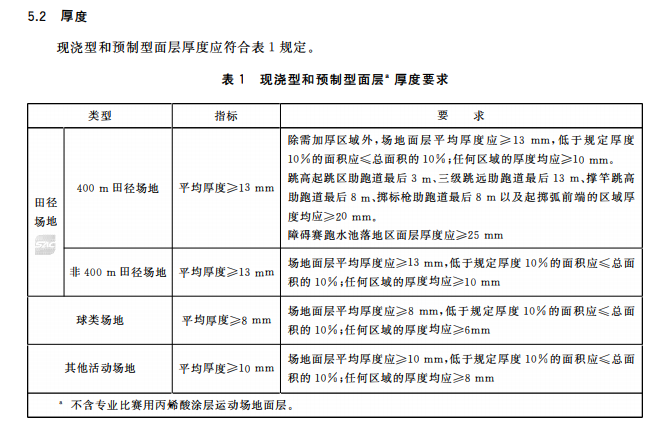

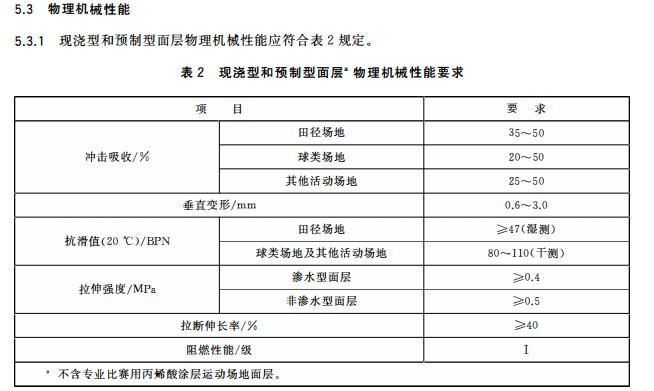

新國標(biāo)對硅PU球場的厚度和物理性能做出了要求：

硅PU球場面層具有上硬下彈的性能，是為運動而設(shè)計的專業(yè)結(jié)構(gòu)。球場的建設(shè)其中一個重要目的是，是為了運動提供專業(yè)、安全、健康的運動競技條件，富有硬性特質(zhì)的場地才能帶來專業(yè)的運動質(zhì)感；而帶有彈性的運動地面，可以有效地增加運動緩沖，減少運動員腳踝、關(guān)節(jié)、韌帶因地面反作用力造成的傷害；同時有效減低運動中因跌、摔造成的運動意外受傷。硬中帶彈，彈而不軟的專業(yè)運動結(jié)構(gòu)。

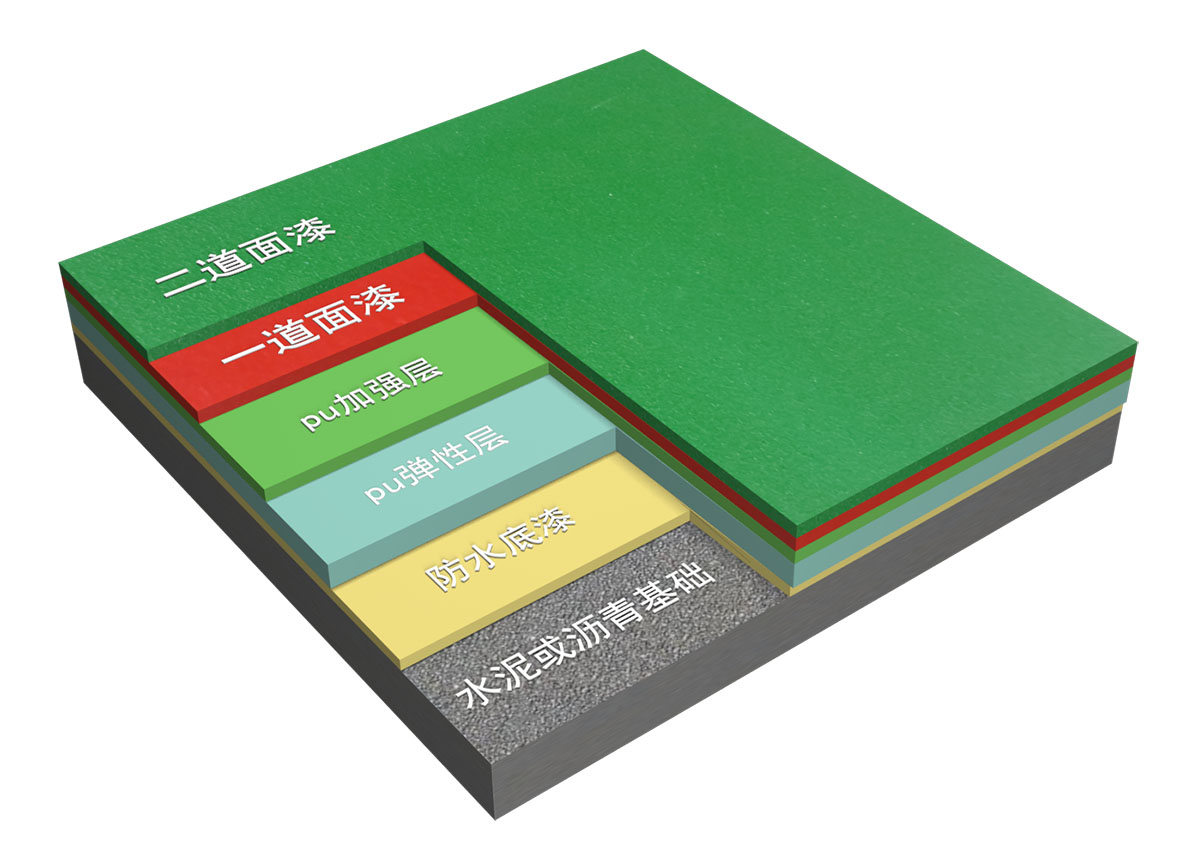

 硅PU材料施工

（彈性層→加彈層→面層→劃線）

1、彈性層：

彈性層施工前應(yīng)仔細(xì)檢查確認(rèn)基礎(chǔ)處理完后方能進行彈性層施工，彈性層（TB-002）為單組份吸水固化材料，用齒刮板直接涂刮于基面， 每道涂刮厚度不能超過2.5mm，每道涂刮時間間隔以前一道干固為準(zhǔn)（一般約10小時，具體視現(xiàn)場天氣情況而定）直至涂刮至所需厚度。氣溫較低，涂料稠度增加時，可加入適量稀釋劑（二甲苯、醋酸乙酯、200#溶劑油）調(diào)節(jié)施工稠度，若氣溫低于15℃以及相對濕度較低（<60%），需加入3~5%水?dāng)嚢杈鶆蚝笸抗危约铀俨牧瞎袒瑴p少間隔時間，具體加水量視現(xiàn)場天氣而定。使用稀釋劑前必須做小試（按TB-002：稀釋劑=10：3攪拌均勻做1.5~2mm厚小樣塊），確認(rèn)稀釋后的材料固化沒問題才能使用。應(yīng)避免在高溫烈日下施工，施工后應(yīng)保持2~3小時不受猛烈陽光照射，否則因表面成型太快會造成表面鼓泡。彈性層干固后，用積水法測試表面平整度，積水處用TB-002修補平整，表面若有粒狀雜物或堆積處需用磨機或其它工具修整平后才能進行加強層施工。

2、加強層：

加強層（TB-003）為單組份吸水材料，用膠刮板分1~2道直接刮涂于修整好的彈性層面上，必須保證刮涂后表面光滑平整，每道涂刮時間間隔以前一道干固為準(zhǔn)（一般約10小時，具體視現(xiàn)場天氣情況而定）直至涂刮至所需厚度。若氣溫較低（<12℃）以及相對濕度較低（<60%），需加入2~5%水?dāng)嚢杈鶆蚝笸抗危约铀俨牧瞎袒?，減少間隔時間，具體加水量視現(xiàn)場天氣而定。若氣溫較低，涂料稠度增加時，可加入適量稀釋劑調(diào)節(jié)施工稠度。應(yīng)避免在高溫烈日下施工，施工后應(yīng)保持2~3小時不受猛烈陽光照射，否則因表面成型太快會造成表面鼓泡。在施工過程中若有雜物混入或刮涂有不平整處需修整平滑后才能進行面層施工。

3、面層：

面層（TB-205）為雙組份水性材料，必須按規(guī)定比例（A組：B組=100：7（重量比））把兩組份充分?jǐn)嚢杈鶆颍ㄅ浔炔粶?zhǔn)會影響面層的固化效果，直接影響面層的使用性能）加水稀釋施工稠度，一般加入50~80%（TB-205重量計算，根據(jù)現(xiàn)場實際情況而定），用專用噴槍分多道噴涂于加強層面上。需表面粗糙的加入專用砂進行噴涂便可。最低溫度低于5℃不適宜施工，施工后保持10小時無水浸泡。各類球場面層參考做法：

A、 籃球場：分三道噴涂，第一、二道加30%（TB-205重量計算）專用砂，每道TB-205用量約為0.12kg，第三道不加砂（用量約為0.06kg），加砂時，應(yīng)先將A組份與專用砂攪拌均勻，再加入B組份攪拌均勻，再加水稀釋；三秒禁區(qū)應(yīng)做三道加砂的，一道不加砂（共四道）。

B、 網(wǎng)球場：分三道噴涂，第一道加50%砂，第二道加20%砂，第三道不加砂。

C、 羽毛球、排球場：不加砂噴涂三道。

4、劃線

按標(biāo)準(zhǔn)尺寸量度定位，標(biāo)出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆（TB—207）涂刷于美紋紙間，待表面干后撕掉美紋紙。TB—207為雙組份材料，必須按規(guī)定比例（A:B=100：7）把A、B兩組份充分混合均勻，分兩道涂刷。若球場表面為粗糙面，第一道可加20%面層專用砂涂刷，以防滲邊。
